四川成都某机械有限公司订购铸铁V型铁2个
时间：2020-05-08 09:44:39 作者：海红工量具 点击量：134次
成都客户定制铸铁V型块200*200*90两个，由韵达快运发出，预计4天到达，请保持电话，合作愉快。

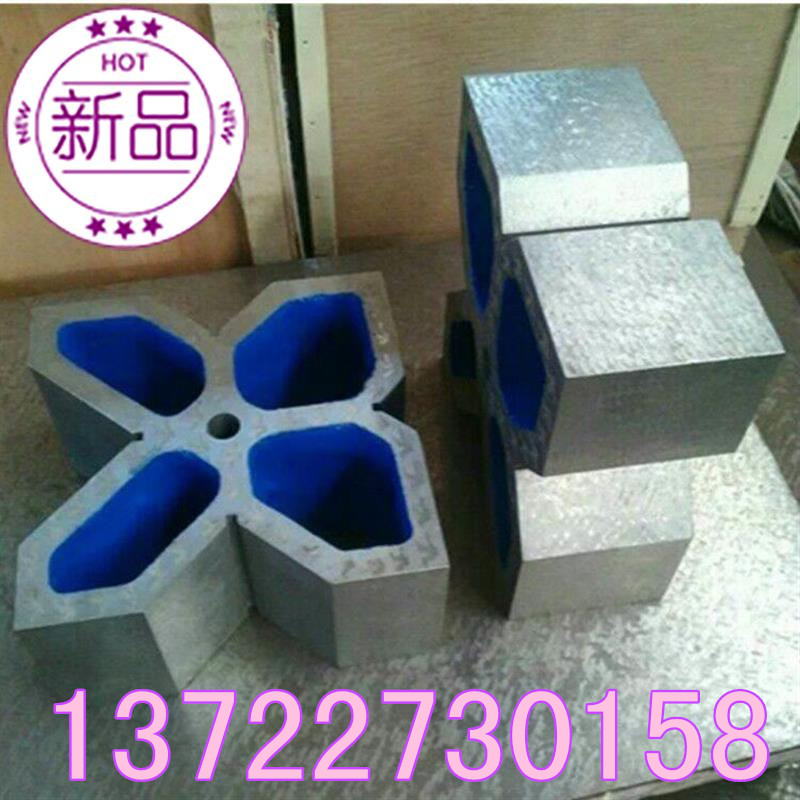

产品名称：铸铁V型架
产品规格：30mm-300mm
产品精度：1级
产品材质：HT200
产品：海红
产品产地：河北省泊头市
制造单位：海红工量具有限公司
联系电话：0317-8333998
联系手机：13722730158
V型铁的用途：是用来支承轴类、管类、套管类等圆柱形工件，使工件轴心线平行于本台工作面，以便找正和划线的工具。
V型架的标准：按GB4972-85标准制造，一般都成对供应，是一个四棱体，四个工作面上或四个尺寸不同的90度的槽。主要用于轴类零件的检验和划线。
V型架的规格：
规格 | 工作面平面度 | V型槽对底面平行度 | V型槽对侧面平行度 | V型槽对两侧面对称度 | V型槽对端面的垂直度 | |||||||||||
精度等级 | ||||||||||||||||
0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | ||
I型 | 35×35×30 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
60×60×50 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 | |
105×105×100 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 | |
II型 | 100×100×65 | 10 | 20 | 10 | 20 | 20 | 40 | |||||||||
150×150×80 | 15 | 25 | 15 | 25 | 30 | 50 | ||||||||||
200×200×90 | 15 | 25 | 15 | 25 | 30 | 50 | ||||||||||
300×300×120 | 20 | 30 | 20 | 30 | 40 | 60 | ||||||||||
